TRANSMISSORES FM

Rádio JR7 News

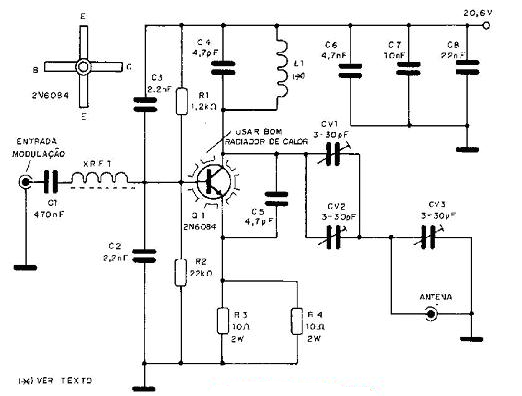

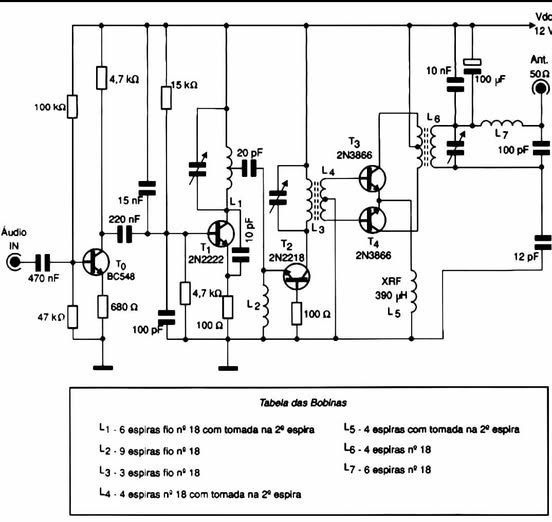

POTENTE TRANSMISSOR DE FM

Esse transmissor bem montado e ajustado alcança uma grande distancia desde que usado com cabo 50 ohms e antena na medida exata e com onda estacionária sempre batendo a marca de 1.1

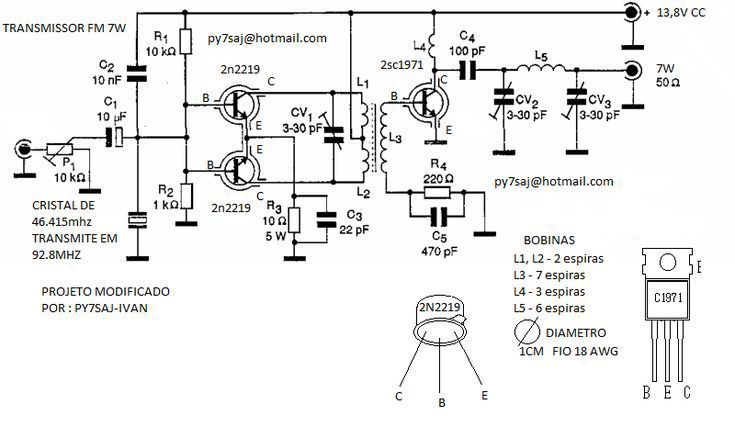

TRANSMISSOR FM 7 WATTS

Esse é um experimento que vale apenas montar e tentar ajustar ao ponto de se obter 7 watts. APOS MONTADO E TESTADO tente mudar a oscilação de frequencia que o limita á frequencia 92.8 MHz. Em São Paulo os componentes para essa montagem são encontradas na Multi Comercial, Rua das Timbiras, Santa Efigenia.

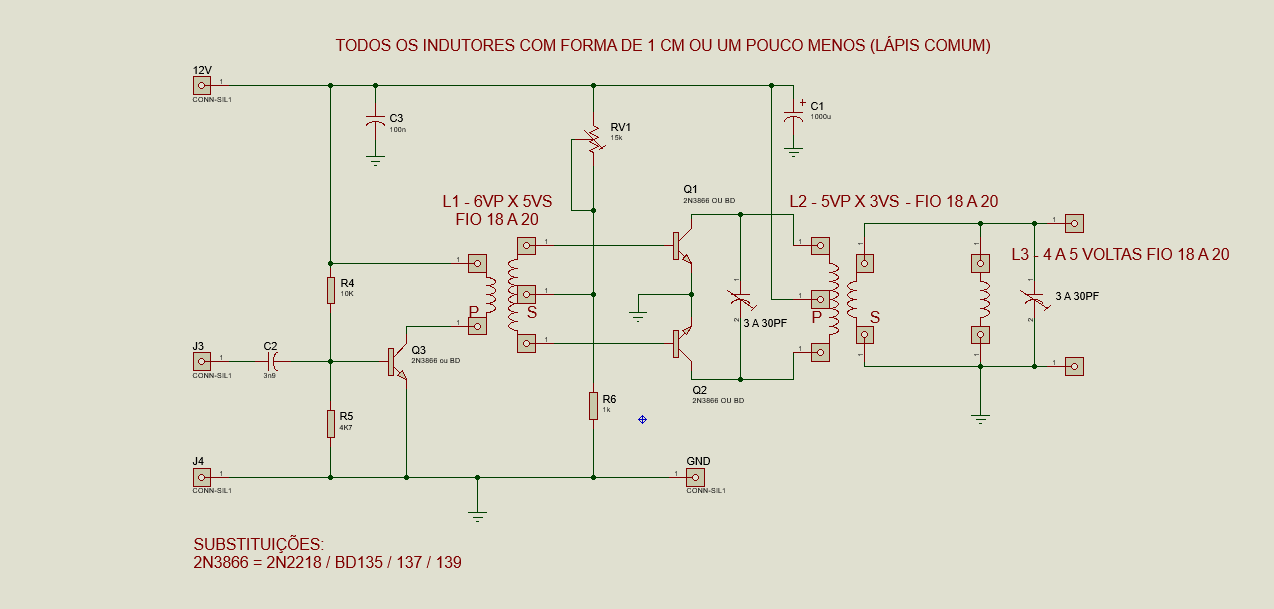

DIAGRAMA FM TRANSMISSOR

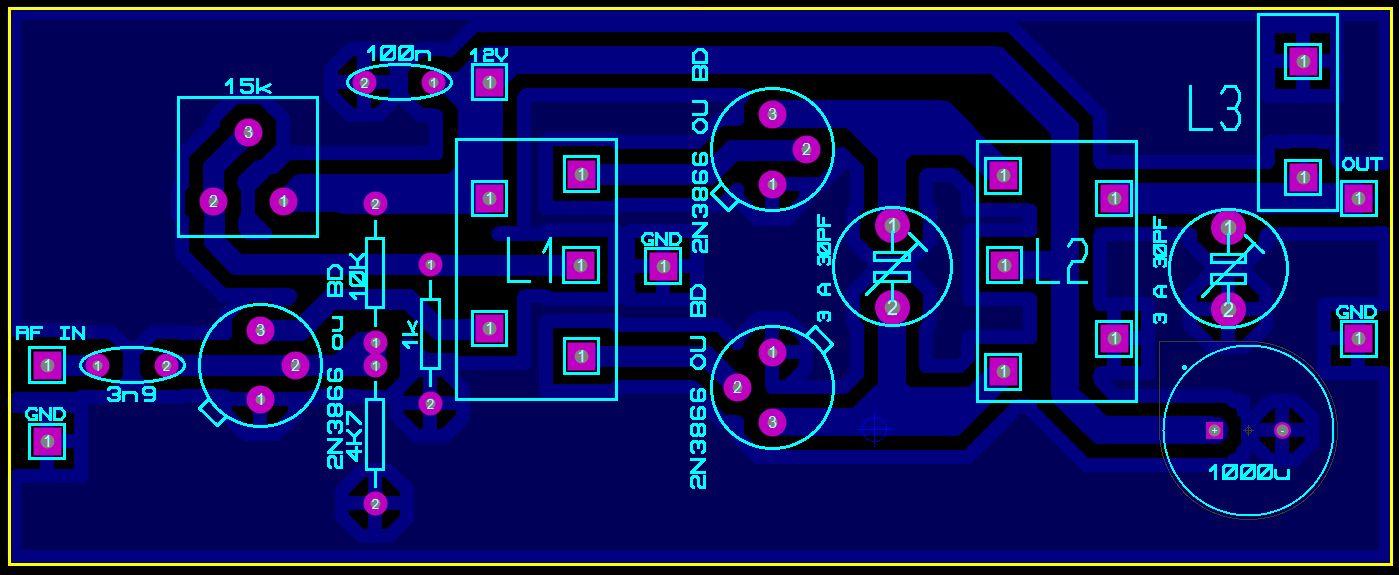

LAYOUT FM TRANSMISSOR

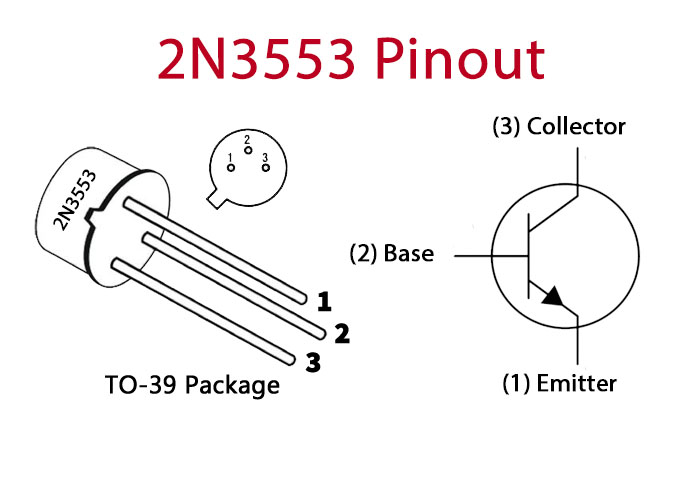

PINAGEM 2SC 3553

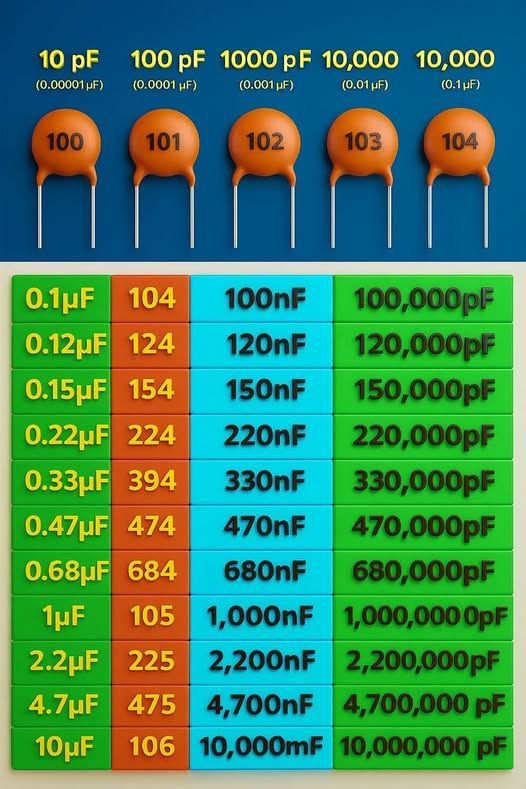

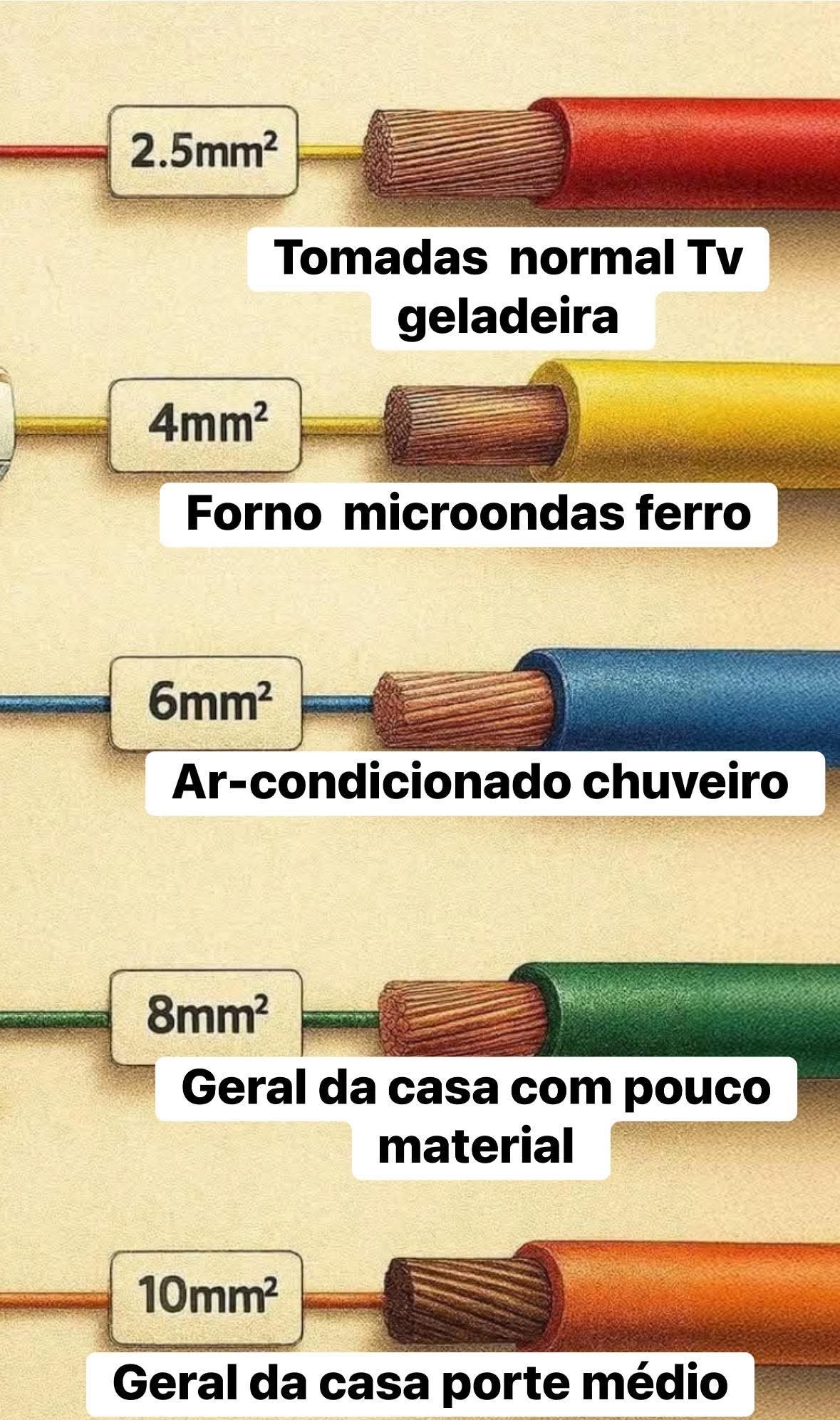

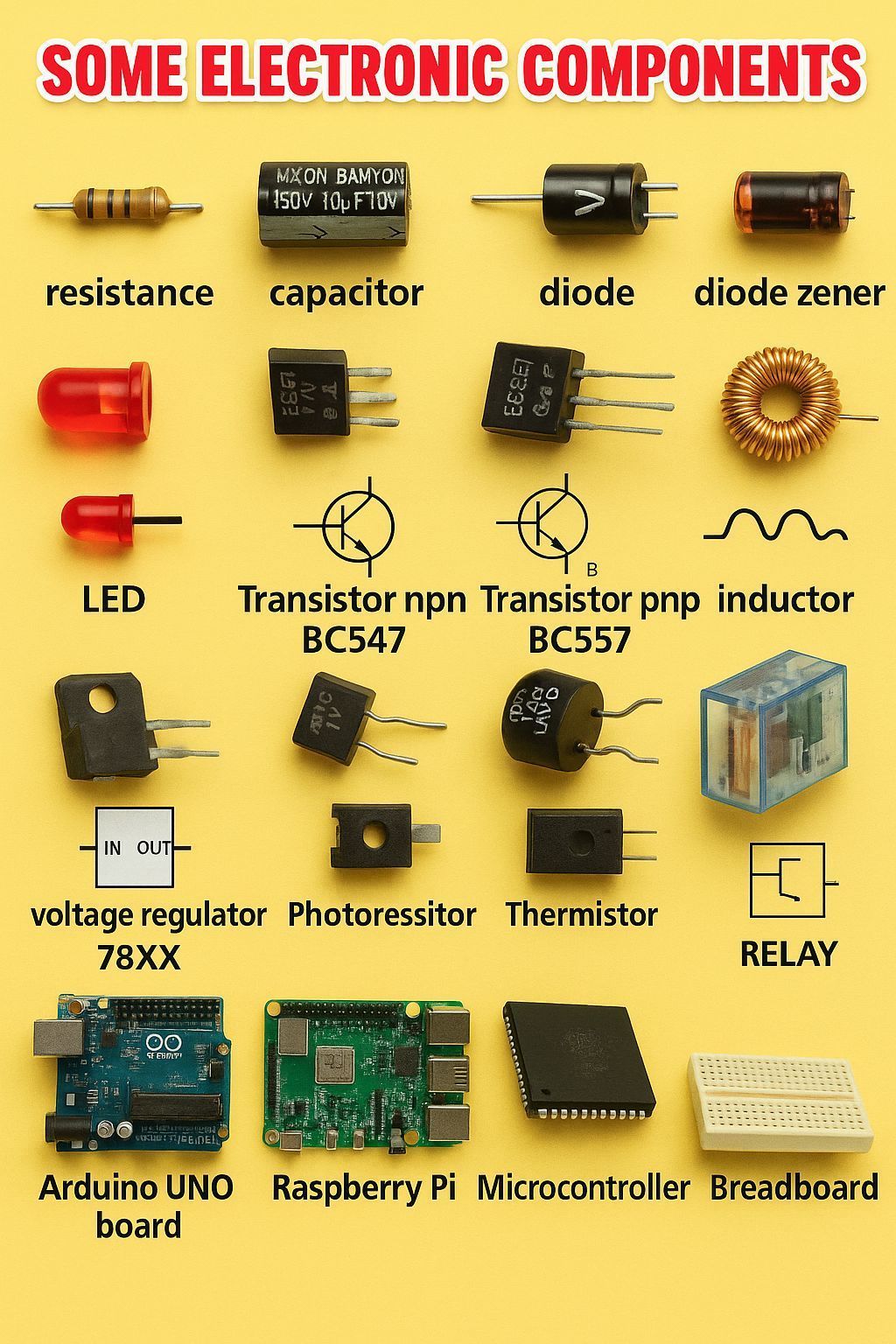

COMPONENTES ELETRÔNICOS

PEQUENO TRANSMISSOR - FM

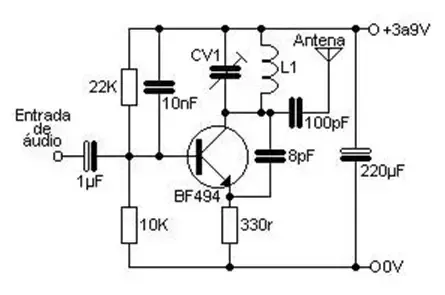

Nesse Transmissor temos um capacitor eletrolitico de 1 uf ligado a 1 resistor de 22 k polarizando para o positivo e 1 de 10 k polarizando para o negativo. Na sequencia um capacitor ceramico de 10 nf polariza no positivo e se conecta ao transistor BF 494. A outra ponta do transistor é ligado o trimmer de ajuste que vai para o positivo, nele também vai a bobina L1, que é de 4 espiras, ela também é ligada ao positivo. Na outra ponta do transistor vai um resistor de 330 r que é ligado ao negativo. Dessa ponta do transistor sai o capacitor poliester de 8 pf que é ligado á outra ponta do transistor, ponta que liga o trimmer e a bobina L1. Dessa ponta do transistor, Trimmer e L1 é ligado o pino do capacitor ceramico 100 pf que em sua outra ponta é o fio da antena do transmissor. Para finalizar o projeto vai um capacitor de 220 uf ligado entre o positivo e negativo e pronto ai estã o Transmissor de FM prontinho. Para um bom rendimento use uma bateria de 9 volts ou use em uma fonte de celular.

Antes de montar qualquer projeto mostrados aqui, conheça regulamentação sobre seu uso.

TRANSMISSOR 3 WATTS

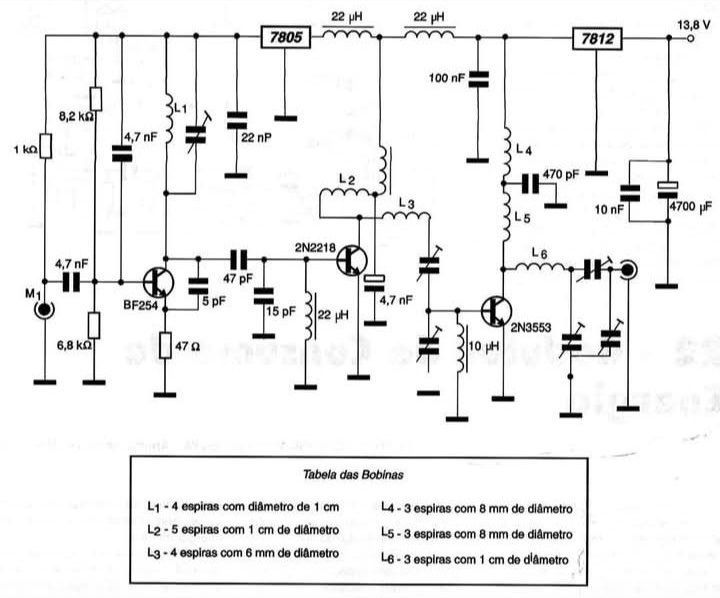

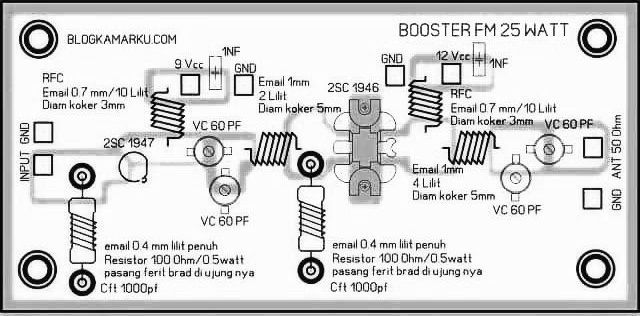

BOOSTER 25 WATTS

Qualquer transmissor que oscile entre 3 á 5 watts, ao ser adicionado no GND e INPUT desse circuito gerara uma potencia final de 25 watts, ideal para ser usado em um desses transmissor comercializado que transmite com 7 watts. Esse circuito o amplificara para 25 watts, aumentando 3 vezes o seu alcance de transmissão.
